板框壓濾機的過濾路徑。先，過濾液通過進料泵源源不斷的從堆積池中送入到管道中，自然這些管道都是與設備相連的，所以過濾液就沿著管道流進到了設備中。而過濾液進入到了設備，先是通過關閉閥，然后在流進由一塊一塊的濾板拼接而成的分流通道中，然后通過分流通道中與每一個過濾室相連的細小管道流到過濾室中，而濾板之間的過濾室是由濾布包裹起來的，當過濾液進入到濾布囊中時，這時過濾液受到外力作用，使得過濾液中的水分穿過濾布，滲析到濾布的另一面來，而另一面的濾布緊挨著的濾板不在是空心的濾板，而是實心的濾板，它不僅將一個一個過濾室分離開來，還將從濾布中滲透出來的液體導流到濾板的底部，然后通過底部的排出管道，流出來，而不能穿過濾布的固體就在板框式壓濾機空心濾板中堆積、儲存，慢慢的形成濾餅，而從濾板中排出的液體中，基本上就含有固體了，所以就實現了過濾液中固體與液體分離。

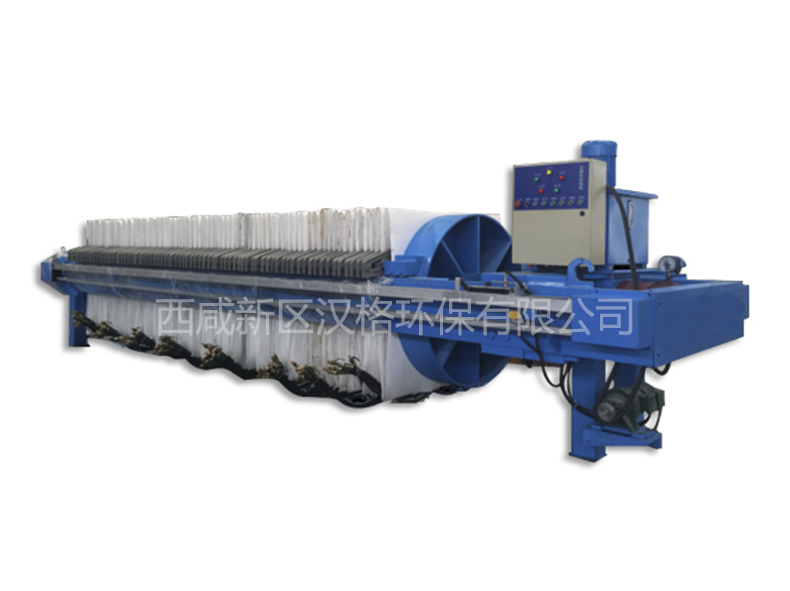

板框壓濾機的工作原理主要是：板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板框。板框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板框開始下一工作循環。
板框壓濾機由壓濾機濾板、液壓系統、壓濾機框、濾板傳輸系統和電氣系統等五大部分組成。
板框壓濾機有手動壓緊、機械壓緊和液壓壓緊二種形式。
1、手動壓緊是螺旋千斤頂推動壓緊板壓緊；
2、機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊；
3、液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一起構成機架，機架上壓緊板與壓緊裝置餃接，在止推板和壓緊板之間依次交替排列著濾板和濾框，濾板和濾框之間夾著過濾介質；壓緊裝置推動壓緊板，將所有濾板和濾框壓緊在機架中，達到額定壓緊力后，即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室)，固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排出機外。
